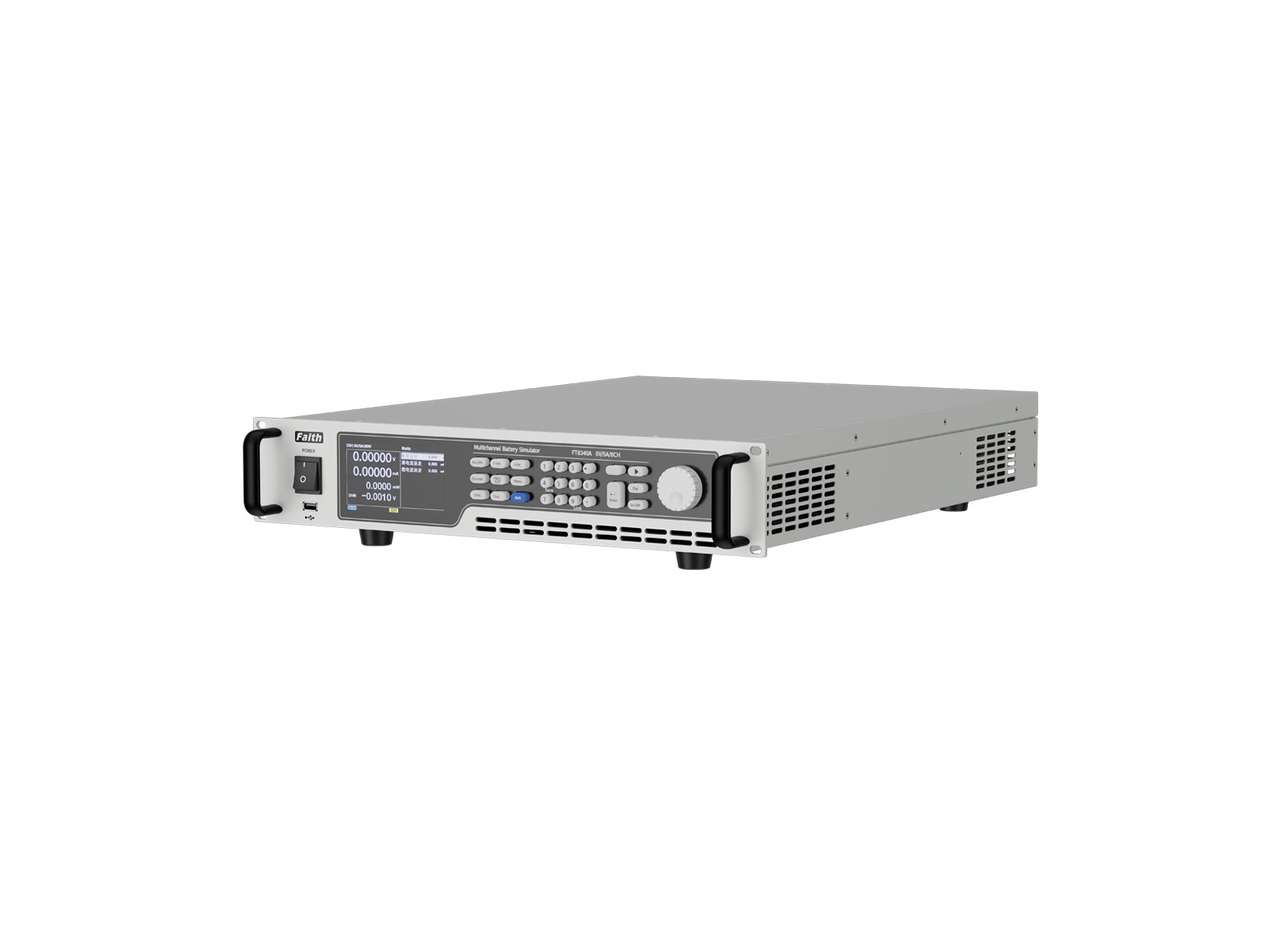

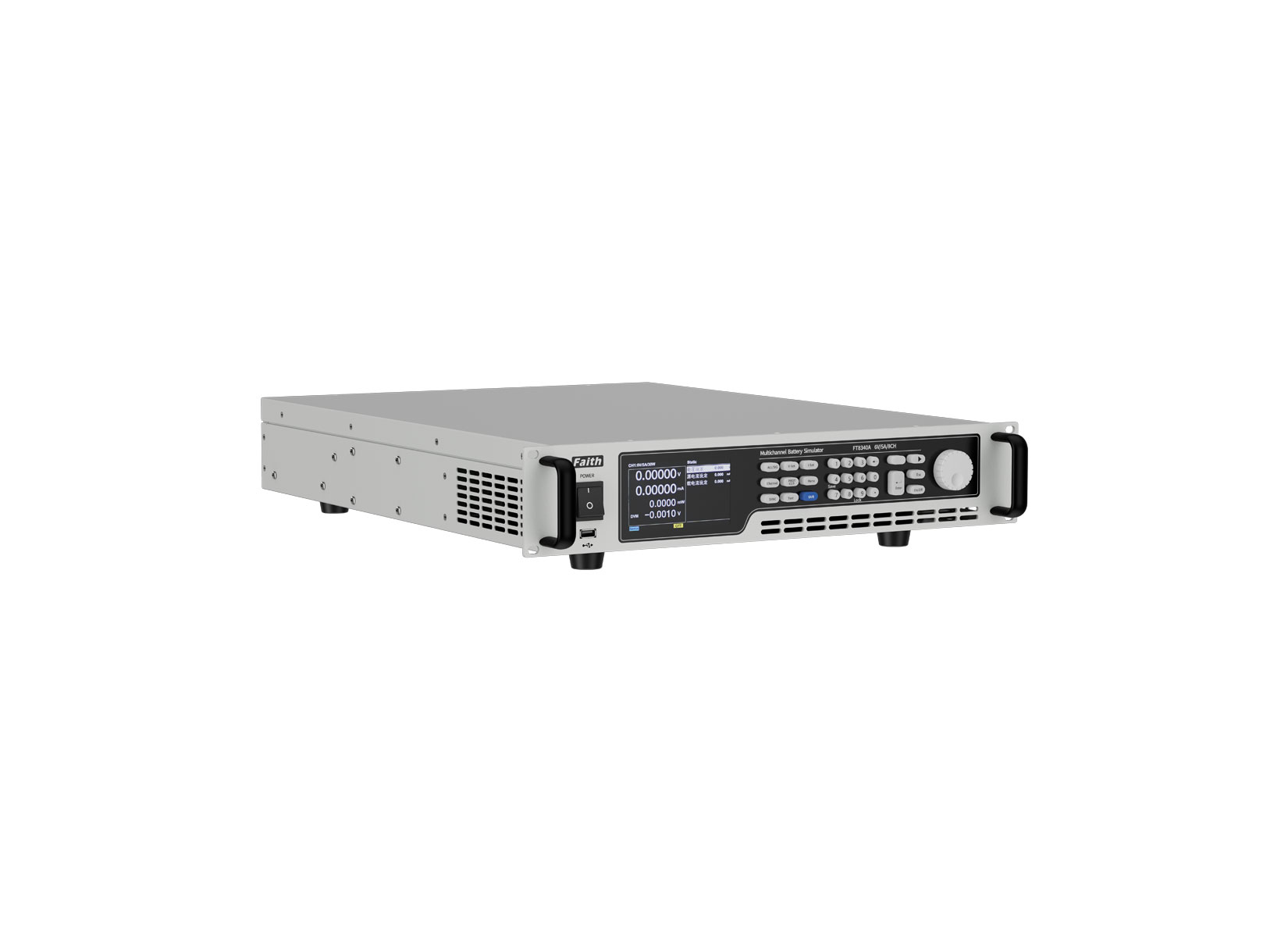

FT8340系列多通道電池模擬器(±1A/±2A/±3A/±5A,12通道,電流雙向)

電壓范圍：±6V/±15V/±20V

電流范圍：±1A/±2A/±3A/±5A

FT8340系列電池模擬器是一款高精度、多通道、四象限可編程電池模擬器。模擬器電流可充可放，支持多種故障模擬，不僅可滿足BMS測試需求，還可滿足消費類電子產品ATE測試。單機最多8通道，各通道間電氣隔離，方便用戶串聯使用。自帶上位機軟件操作簡單，靈活易用。支持單通道編程操作，多通道編輯操作以及多流程編程操作。

FT8340系列采用標準19英寸機箱，2U高度，并提供了雙網口和RS485通訊接口，方便集成到研發和產線自動化測試平臺，也可單獨使用。


| 簡述

FT8340系列電池模擬器是一款高精度、多通道、四象限可編程電池模擬器。模擬器電流可充可放，支持多種故障模擬，不僅可滿足BMS測試需求，還可滿足消費類電子產品ATE測試。單機最多12通道，各通道間電氣隔離，方便用戶串聯使用。自帶上位機軟件操作簡單，靈活易用。支持單通道編程操作，多通道編輯操作以及多流程編程操作。

FT8340系列采用標準19英寸機箱，2U高度，并提供了雙網口和RS485通訊接口，方便集成到研發和產線自動化測試平臺，也可單獨使用。


| 特點

  • 電壓范圍：±6V/±15V/±20V；

  • 電流范圍：±1A/±2A/±3A/±5A；

  • 三個電流量程，uA級測量，可進行靜態功耗測試；

  • 具備獨立的DVM通道，可進行高精度測量；

  • 電壓溫漂系數小于25ppm/℃；

  • 源、載無縫切換，強大的電池特性模擬功能；

  • 獨特的故障模擬功能，模擬電池掉線，短路，反接等；

  • 具備電池模擬功能；

  • 通道間隔離，可多通道串聯使用；

  • 專業測試軟件，支持數據報表與數據分析；

  • RS485和雙以太網控制接口；

  • 標準19英寸、2U機箱設計，便于機架安裝。


| 應用領域

  • BMS（電池管理系統）測試；

  • CMS（超容管理系統）測試；

  • 耳機、手機、平板電腦、電子煙等消費電子測試；

  • 電動工具類產品生產測試；

  • 其他各類電子產品供電測試。


| 多種電池測試功能

FT8340系列產品具備電源模式，電池模擬，電池充電測試、放電測試，故障模擬等多種電池模擬功能。實現一機多用，精簡測試設備，優化測試流程。用戶還可以設置電芯參數（SOC、電壓、容量、內阻等參數擬合）曲線模擬電池輸出，用于測試待檢產品。


| 靜態功耗測試

FT8340具備高精度的電壓，電流測量。三個電流量程，電流精度高達1μA。通過FT8340為被測產品供電，可直觀測試出被測產品在待機狀態下靜態功耗，篩選出不合格的產品。


| 故障模擬功能

單機具備最多8個獨立輸出模擬器通道，每通道內置正/負極短路、正/負極斷路、極性反接等功能。通過上位機軟件直接控制，省去模擬電池故障的外置矩陣開關部件，為客戶節省了空間和寶貴投資。


| 支持主被動均衡

FT8340系列采用電流雙向設計，每通道均支持電流輸出和吸入，均衡電流最高5A。用戶可自定義電池充放電模型并通過專用上位機進行實時控制，完全滿足BMS主動/被動均衡測試要求。


| 訂購信息

通道數

A系列型號

E系列型號

規格

高度

備注

4CH

FT83404A-6-1

FT83404E-6-1

6V/1A/6W

2U

僅A系列具備DVM模塊及故障模擬功能

FT83404A-6-2

FT83404E-6-2

6V/2A/12W

FT83404A-6-3

FT83404E-6-3

6V/3A/18W

FT83404A-6-5

FT83404E-6-5

6V/5A/30W

FT83404A-15-1

FT83404E-15-1

15V/1A/15W

FT83404A-15-2

FT83404E-15-2

15V/2A/30W

FT83404A-15-3

FT83404E-15-3

15V/3A/45W

FT83404A-20-1

FT83404E-20-1

20V/1A/20W

FT83404A-20-3

FT83404E-20-3

20V/3A/60W

8CH

FT83408A-6-1

FT83408E-6-1

6V/1A/6W

2U

FT83408A-6-2

FT83408E-6-2

6V/2A/12W

FT83408A-6-3

FT83408E-6-3

6V/3A/18W

FT83408A-6-5

FT83408E-6-5

6V/5A/30W

FT83408A-15-1

FT83408E-15-1

15V/1A/15W

FT83408A-15-2

FT83408E-15-2

15V/2A/30W

FT83408A-15-3

FT83408E-15-3

15V/3A/45W

FT83408A-20-1

FT83408E-20-1

20V/1A/20W

FT83408A-20-3

FT83408E-20-3

20V/3A/60W

12CH

FT834012A-6-1

FT834012E-6-1

6V/1A/6W

2U

FT834012A-6-2

FT834012E-6-2

6V/2A/12W

FT834012A-6-3

FT834012E-6-3

6V/3A/18W

FT834012A-6-5

FT834012E-6-5

6V/5A/30W

FT834012A-15-1

FT834012E-15-1

15V/1A/15W

FT834012A-15-2

FT834012E-15-2

15V/2A/30W

FT834012A-15-3

FT834012E-15-3

15V/3A/45W

FT834012A-20-1

FT834012E-20-1

20V/1A/20W

FT834012A-20-3

FT834012E-20-3

20V/3A/60W


| 選購信息

名稱

型號或規格

說明

測試電線

FT8340-TL03A

3A測試線/線長1.5米

測試電線

FT8340-TL10A

10A測試線/線長1.5米



基本特性

接線方式

綠色PCB焊接的端子/四線制接線

尺寸

2U/19寸

采樣頻率

20Hz

通訊接口

LAN、RS485

通訊協議

SCPI、Modbus

傳輸協議

TCP/IP

輸入電壓

1φ，100～240Vac，50/60Hz

環境特性

工作溫度

0～40℃

存儲溫度

-25℃～60℃

工作濕度

20%rh～85%rh（無結露現象）

存儲濕度

＜90%rh（無結露現象）

使用環境

海拔＜2000m，室內使用


型號

FT834012A-6-1

FT834012A-6-2

FT834012A-6-3

FT834012A-6-5

電壓*1

±6V

±6V

±6V

±6V

電流

±1A

±2A

±3A

±5A

功率

6W

12W

18W

30W

輸入阻抗

≥3GΩ

≥3GΩ

≥3GΩ

≥3GΩ

通道數

12CH

12CH

12CH

12CH

最大串聯連接

最大串聯輸出電壓不超過1000V，主機間可以串聯

電壓參數

輸出范圍

0～6.12V

輸出精度

0.01%+0.6mV

分辨率

0.1mV

測量精度

0.01%+0.6mV

分辨率

0.1mV

上升時間

≤1ms

溫度系數

25ppm/℃

電流參數(雙量程)

量程1

輸出范圍

-1～1A

-2～2A

-3～3A

-5～5A

測量精度

0.05%+0.5mA

0.05%+1mA

0.05%+1.5mA

0.05%+2.5mA

分辨率

0.1mA

量程2

輸出范圍

-1～1mA

測量精度

0.05%+0.5uA

分辨率

0.1uA

溫度系數

50ppm/℃

DVM(數字電壓表)*1

通道數

12CH

測量精度

0.01%+0.01%F.S.

測量電壓范圍

-30V～+30V

測量頻率

20Hz

測量分辨率

0.1mV

輸入阻抗

2MΩ

接線端子

插拔式接線端子

溫度系數

30ppm/℃

故障模擬（模擬測試故障）*1

正極斷路、負極斷路、輸出短路、極性反接


型號

FT834012A-15-1

FT834012A-15-2

FT834012A-15-3

電壓*1

±15V

±15V

±15V

電流

±1A

±2A

±3A

功率

15W

30W

45W

輸入阻抗

≥3GΩ

≥3GΩ

≥3GΩ

通道數

12CH

12CH

12CH

最大串聯連接

最大串聯輸出電壓不超過1000V，主機間可以串聯

電壓參數

輸出范圍

0～15.3V

輸出精度

0.01%+1.5mV

分辨率

0.1mV

測量精度

0.01%+1.5mV

分辨率

0.1mV

上升時間

≤1ms

溫度系數

25ppm/℃

電流參數(雙量程)

量程1

輸出范圍

-1～1A

-2～2A

-3～3A

測量精度

0.05%+0.5mA

0.05%+1mA

0.05%+1.5mA

分辨率

0.1mA

量程2

測量范圍

-1～1mA

測量精度

0.05%+0.5uA

分辨率

0.1uA

溫度系數

50ppm/℃

DVM(數字電壓表) *1

通道數

12CH

測量精度

0.01%+0.01%F.S.

測量電壓范圍

-30V～+30V

測量頻率

20Hz

測量分辨率

0.1mV

輸入阻抗

2MΩ

接線端子

插拔式接線端子

溫度系數

30ppm/℃

故障模擬（模擬測試故障）*1

正極斷路、負極斷路、輸出短路、極性反接


型號

FT834012A-20-1

FT834012A-20-3

電壓*1

±20V

±20V

電流

±1A

±3A

功率

20W

60W

輸入阻抗

≥3GΩ

≥3GΩ

通道數

12CH

12CH

最大串聯連接

最大串聯輸出電壓不超過1000V，主機間可以串聯

電壓參數

輸出范圍

0～20.4V

輸出精度

0.01%+2mV

分辨率

0.1mV

測量精度

0.01%+2mV

分辨率

0.1mV

上升時間

≤1ms

溫度系數

25ppm/℃

電流參數(雙量程)

量程1

輸出范圍

-1～1A

-3～3A

測量精度

0.05%+0.5mA

0.05%+1.5mA

分辨率

0.1mA

量程2

測量范圍

-1～1mA

測量精度

0.05%+0.5uA

分辨率

0.1uA

溫度系數


50ppm/℃

DVM(數字電壓表)*1

通道數

12CH

測量精度

0.01%+0.01%F.S.

測量電壓范圍

-30V～+30V

測量頻率

20Hz

測量分辨率

0.1mV

輸入阻抗

2MΩ

接線端子

插拔式接線端子

溫度系數

30ppm/℃

故障模擬（模擬測試故障）*1

正極斷路、負極斷路、輸出短路、極性反接


通道數

A系列型號

E系列型號

規格

高度

備注

4CH

FT83404A-6-1

FT83404E-6-1

6V/1A/6W

2U

僅A系列具備DVM模塊及故障模擬功能

FT83404A-6-2

FT83404E-6-2

6V/2A/12W

FT83404A-6-3

FT83404E-6-3

6V/3A/18W

FT83404A-6-5

FT83404E-6-5

6V/5A/30W

FT83404A-15-1

FT83404E-15-1

15V/1A/15W

FT83404A-15-2

FT83404E-15-2

15V/2A/30W

FT83404A-15-3

FT83404E-15-3

15V/3A/45W

FT83404A-20-1

FT83404E-20-1

20V/1A/20W

FT83404A-20-3

FT83404E-20-3

20V/3A/60W

8CH

FT83408A-6-1

FT83408E-6-1

6V/1A/6W

2U

FT83408A-6-2

FT83408E-6-2

6V/2A/12W

FT83408A-6-3

FT83408E-6-3

6V/3A/18W

FT83408A-6-5

FT83408E-6-5

6V/5A/30W

FT83408A-15-1

FT83408E-15-1

15V/1A/15W

FT83408A-15-2

FT83408E-15-2

15V/2A/30W

FT83408A-15-3

FT83408E-15-3

15V/3A/45W

FT83408A-20-1

FT83408E-20-1

20V/1A/20W

FT83408A-20-3

FT83408E-20-3

20V/3A/60W

12CH

FT834012A-6-1

FT834012E-6-1

6V/1A/6W

2U

FT834012A-6-2

FT834012E-6-2

6V/2A/12W

FT834012A-6-3

FT834012E-6-3

6V/3A/18W

FT834012A-6-5

FT834012E-6-5

6V/5A/30W

FT834012A-15-1

FT834012E-15-1

15V/1A/15W

FT834012A-15-2

FT834012E-15-2

15V/2A/30W

FT834012A-15-3

FT834012E-15-3

15V/3A/45W

FT834012A-20-1

FT834012E-20-1

20V/1A/20W

FT834012A-20-3

FT834012E-20-3

20V/3A/60W


名稱

型號或規格

說明

測試電線

FT8340-TL03A

3A測試線/線長1.5米

測試電線

FT8340-TL10A

10A測試線/線長1.5米


  • BMS（電池管理系統）測試；

  • CMS（超容管理系統）測試；

  • 耳機、手機、平板電腦、電子煙等消費電子測試；

  • 電動工具類產品生產測試；

  • 其他各類電子產品供電測試。

用戶使用手冊
合格證
保修卡
