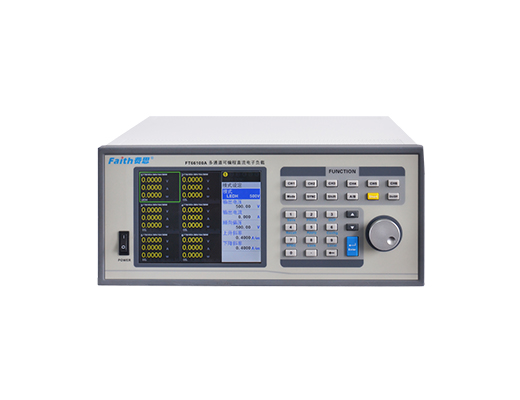

FT66100A系列多通道電子負載(6通道300-600W,80-500V)

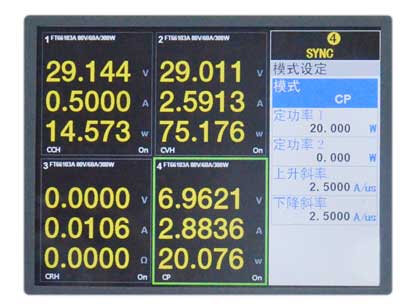

FT66100多通道可編程直流電子負載，采用模塊化設計，單機框最多可安裝6個電子負載模塊。其配置的8英寸彩色屏幕，能夠同時顯示6個通道的工作內容，并根據通道數量，自適應調整最佳顯示界面。本負載提供豐富的測試功能，適用于各種單路或多路輸出的直流電源、充電器、LED驅動器或相關設備的測試，其中既包含CC、CV、CR和CP等基本的測試模式，還提供了LED測試模式及動態測試功能，動態頻率可達20kHz。

FT66100系列采用主機和模組一拖多的結構。用戶可根據測試的通道數與功率需求自由選擇模塊，非常適合組建電源測試平臺。其配備了RS232、GPIB（選）、LAN（選）等多種通訊控制接口，方便用戶實行遠程智能化控制，極大地提高工作效率，能為您的設計和測試提供多種解決方案。


| 簡述

FT66100多通道可編程直流電子負載，采用模塊化設計，單機框最多可安裝6個電子負載模塊。其配置的8英寸彩色屏幕，能夠同時顯示6個通道的工作內容，并根據通道數量，自適應調整最佳顯示界面。本負載提供豐富的測試功能，適用于各種單路或多路輸出的直流電源、充電器、LED驅動器或相關設備的測試，其中既包含CC、CV、CR和CP等基本的測試模式，還提供了LED測試模式及動態測試功能，動態頻率可達20kHz。

FT66100系列采用主機和模組一拖多的結構。用戶可根據測試的通道數與功率需求自由選擇模塊，非常適合組建電源測試平臺。其配備了RS232、GPIB（選）、LAN（選）等多種通訊控制接口，方便用戶實行遠程智能化控制，極大地提高工作效率，能為您的設計和測試提供多種解決方案。


| 特點

  • 8寸彩色顯示屏，可同時顯示6通道數據及設定參數，自適應屏幕顯示；

  • 支持中/英/繁語言顯示；

  • 5位數據顯示，0.05%精確度，20kHz動態頻率可設置上升與下降斜率；

  • 恒流，恒壓，恒阻，恒功率和LED五種測試功能；

  • 多個模組間可設置同步模式，從容應對大電流或多輸出通道設備的測試；

  • 過電壓/過電流/過功率/過溫度/反接告警等全方位智能保護；

  • 具備可調硬件電流、功率限制值，可有效對被測試設備提供可靠保護；

  • 支持快速調用，數字鍵可任意調用已保存設置，測試便利；

  • 支持自動測試，負載自動完成測試過程，并給出測試結果；

  • 支持OCP測試，自動尋找過流保護點，記錄最大電流及最大功率值并產生結果判斷；

  • 兩種短路狀態，切換和延時，確保被測電源的安全性；

  • 完善的硬件軟件保護，全面的對內對外保護；

  • 模擬容性感性負載，控制電池充電，放電狀態；

  • RS232、GPIB（選）、LAN（選）通訊口，標準SCPI指令集，方便搭建測試系統；

  • 采用智能風扇控制，節約能源，降低噪音。


| 應用領域

小功率電源、DC轉換器、手機充電器、3C用電池、BMS等小功率電源產品的生產、老化與品檢；汽車線束、連接器、保險絲、繼電器、中央電器盒等產品測試；電池pack、BMS保護板均衡放電、電動工具生產測試、LED電源板生產檢測等相關領域。


| 程式功能

FT66100系列提供程式測試功能，可模擬實際負載的復雜變化。程式模式下，負載根據檔案對設備進行多項測試并在測試完成后以Pass或Fail的形式提示測試結果。程式模式的優勢在產品檢驗方面尤其明顯，可顯著提高產品檢驗效率。負載最多可存儲10個程式，每個程式含10個序列，總共100個檔案。若單個程式序列不足以測試待測物，可以使用程式鏈功能以獲得更多序列進行測試。


| 定態功能

FT66100系列電子負載具有恒電流、恒電壓、恒電阻與恒功率、LED五種測試模式，可滿足廣泛的測試要求。恒電流和恒電阻模式可用于測試電壓源在不同負載情況下，輸出電壓是否維持穩定輸出。對于電池充電器和適配器而言，恒電壓模式可改變充電器和適配器的輸出電壓以檢驗輸出電流是否正確。


| 動態功能

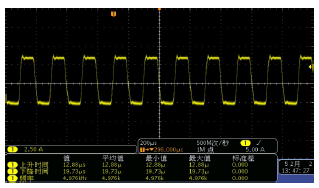

FT66100系列提供可編程的動態測試功能。動態模式用于模擬各種帶載突變及異常情況，適用于測試電源的動態特性。最高頻率可達20kHz，支持上升斜率、下降斜率、量程切換參數設置。


| OCP測試

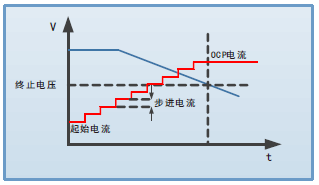

FT66100系列負載本身提供了OCP測試，主要應用于BMS、電源模塊的過電流和過功率點的測試。OCP測試時，將自動尋找被測物的過流保護點并記錄IMAX，PMAX。結合測試參數的高、低限制值，可自動判定測試結果是否超出設定規格，為產品的設計驗證及生產線系統測試節省時間。


| 應用（APPLY）模式

FT66100A系列提供多種應用模式以適應特殊情況下的測試，具體包括四種模式：

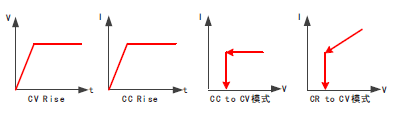

感性負載模擬（CC Rise)、容性負載模擬（CV Rise)、恒電流轉恒電壓(CC To CV)及恒電阻轉恒電壓模式(CR To CV)。

恒電壓軟啟動模式，等效于一個容性負載，其模擬電容的大小與軟啟動的上升時間成正比。恒電流軟啟動模式， 等效于一個感性負載，其模擬電感的大小與軟啟動的上升時間成正比。CC TO CV模式及CR TO CV模式主要用于電池或電容類產品測試，能使得放電更加徹底。


| SCPI與遠程控制

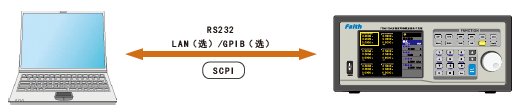

FT66100系列支持標準的SCPI命令，通過SCPI命令可以實現面板操作的所有功能。這為智能化測試平臺的組建和用戶的二次開發提供方便。FT66100A系列通過RS232、GPIB（選）、LAN（選）接口可輕松實現電子負載的遠程控制。


| 訂購信息

型號

備注

規格

FT66100A

單臺最大功率為1800W，6個安裝位

FT66100系列電子負載主機

FT66103A

占一個安裝位

電子負載模組 80V/60A/300W

FT66105A

占一個安裝位

電子負載模組 500V/10A/300W

FT66106A

占兩個安裝位

電子負載模組 80V/120A/600W

FT66108A

占兩個安裝位

電子負載模組 500V/20A/600W


| 選購信息

名稱

型號或規格

說明

GPIB適配卡

FT661000A

二選一，工廠出貨前安裝

LAN適配卡

FT661001A


型號

FT66103A

FT66105A

FT66106A

FT66108A

功率

300W

300W

600W

600W

電流

60A

10A

120A

20A

電壓*1

80V

500V

80V

500V

電流滿量程最低電壓

1.5V@60A

4.5V@10A

2V@120A

5V@20A

恒電流模式

量程

0～6A

0～60A

0～1A

0～10A

0～12A

0～120A

0～2A

0～20A

分辨率

0.1mA

1mA

0.02mA

0.2mA

0.2mA

2mA

0.04mA

0.4mA

精度

0.1%+0.1%F.S.

0.1%+0.1%F.S.

0.1%+0.1%F.S.

0.1%+0.1%F.S.

恒電壓模式

量程

0～16V

0～80V

0～50V

0～500V

0～16V

0～80V

0～50V

0～500V

分辨率

0.3mV

2mV

1mV

10mV

0.3mV

2mV

1mV

10mV

精度

0.05%+0.1%F.S.

0.05%+0.1%F.S.

0.05%+0.1%F.S.

0.05%+0.1%F.S.

恒功率模式*2

量程

0～300W

0～300W

0～600W

0～600W

分辨率

5mW

5mW

10mW

10mW

精度

0.5%+1%F.S.

0.5%+1%F.S.

0.5%+1%F.S.

0.5%+1%F.S.

恒電阻模式*2*3*4

量程

0.025Ω～100Ω(16V)

0.5Ω～1875Ω(50V)

12.5mΩ～50Ω(16V)

0.25～937.5Ω(50V)

0.625Ω～2500Ω(80V)

25Ω～93600Ω(500V)

0.3125～1250Ω(80V)

12.5～46.8KΩ(500V)

分辨率

16bit

16bit

16bit

16bit

精度

0.35%+0.05S(100Ω)

0.35%+0.0025S(1875Ω)

0.35%+0.104S(50Ω)

0.35%+0.0052S(937.5Ω)

0.35%+0.002S(2500Ω)

0.35%+53uS(93600Ω)

0.35%+0.004S(1250Ω)

0.35%+110uS(46800Ω)

瞬態


0.025～50ms/Res:5us

0.025～50ms/Res:5us

0.025～50ms/Res:5us

0.025～50ms/Res:5us

T1 & T2

0.1～500ms/Res:25us

0.1～500ms/Res:25us

0.1～500ms/Res:25us

0.1～500ms/Res:25us


10～50s/Res:2.5ms

10～50s/Res:2.5ms

10～50s/Res:2.5ms

10～50s/Res:2.5ms

精度

1us/1ms+100ppm

1us/1ms+100ppm

1us/1ms+100ppm

1us/1ms+100ppm

斜率

電流范圍

0～6A

0～60A

0～1A

0～10A

0～12A

0～120A

0～2A

0～20A

斜率*5

1～25mA/us

0.01～2.5A/us

0.16～40mA/us

1.6～400mA/us

2～50mA/us

0.02～5A/us

0.32～80mA/us

3.2～800mA/us

0.001A/us

0.01A/us

0.16mA/us

1.6mA/us

0.002A/us

0.02A/us

0.32mA/us

3.2mA/us

精度

(1±35%)×設定值

測量

電壓測量

量程

0～16V

0～80V

0～50V

0～500V

0～16V

0～80V

0～50V

0～500V

分辨率

0.3mV

2mV

1mV

10mV

0.3mV

2mV

1mV

10mV

精度

0.05%+0.1%F.S.

0.05%+0.1%F.S.

0.05%+0.1%F.S.

0.05%+0.1%F.S.

電流測量

量程

0～6A

0～60A

0～1A

0～10A

0～12A

0～120A

0～2A

0～20A

分辨率

0.1mA

1mA

0.02mA

0. 2mA

0.2mA

2mA

0.04mA

0. 4mA

精度

0.05%+0.1%F.S.

0.05%+0.1%F.S.

0.05%+0.1%F.S.

0.05%+0.1%F.S.

功率測量

量程

0～300W

0～300W

0～600W

0～600W

分辨率

5mW

5mW

10mW

10mW

精度

0.5%+1%F.S.

0.5%+1%F.S.

0.5%+1%F.S.

0.5%+1%F.S.

短路特性

電流(CC)

≒6A

≒60A

≒1A

≒10A

≒12A

≒120A

≒2A

≒20A

電壓(CV)

0V

0V

0V

0V

其它特性

溫漂

100ppm/℃(典型值)

100ppm/℃(典型值)

100ppm/℃(典型值)

100ppm/℃(典型值)

重量

2.7kg

2.7kg

5.5kg

5.5kg

占用模組安裝位

1

1

2

2


型號

備注

規格

FT66100A

單臺最大功率為1800W，6個安裝位

FT66100系列電子負載主機

FT66103A

占一個安裝位

電子負載模組 80V/60A/300W

FT66105A

占一個安裝位

電子負載模組 500V/10A/300W

FT66106A

占兩個安裝位

電子負載模組 80V/120A/600W

FT66108A

占兩個安裝位

電子負載模組 500V/20A/600W


名稱

型號或規格

說明

GPIB適配卡

FT661000A

二選一，工廠出貨前安裝

LAN適配卡

FT661001A


  • 小功率電源、DC轉換器、手機充電器、3C用電池、BMS等小功率電源產品的生產、老化與品檢；

  • 汽車線束、連接器、保險絲、繼電器、中央電器盒等產品測試；

  • 電池pack、BMS保護板均衡放電、電動工具生產測試、LED電源板生產檢測等相關領域。

用戶使用手冊

合格證

保修卡
