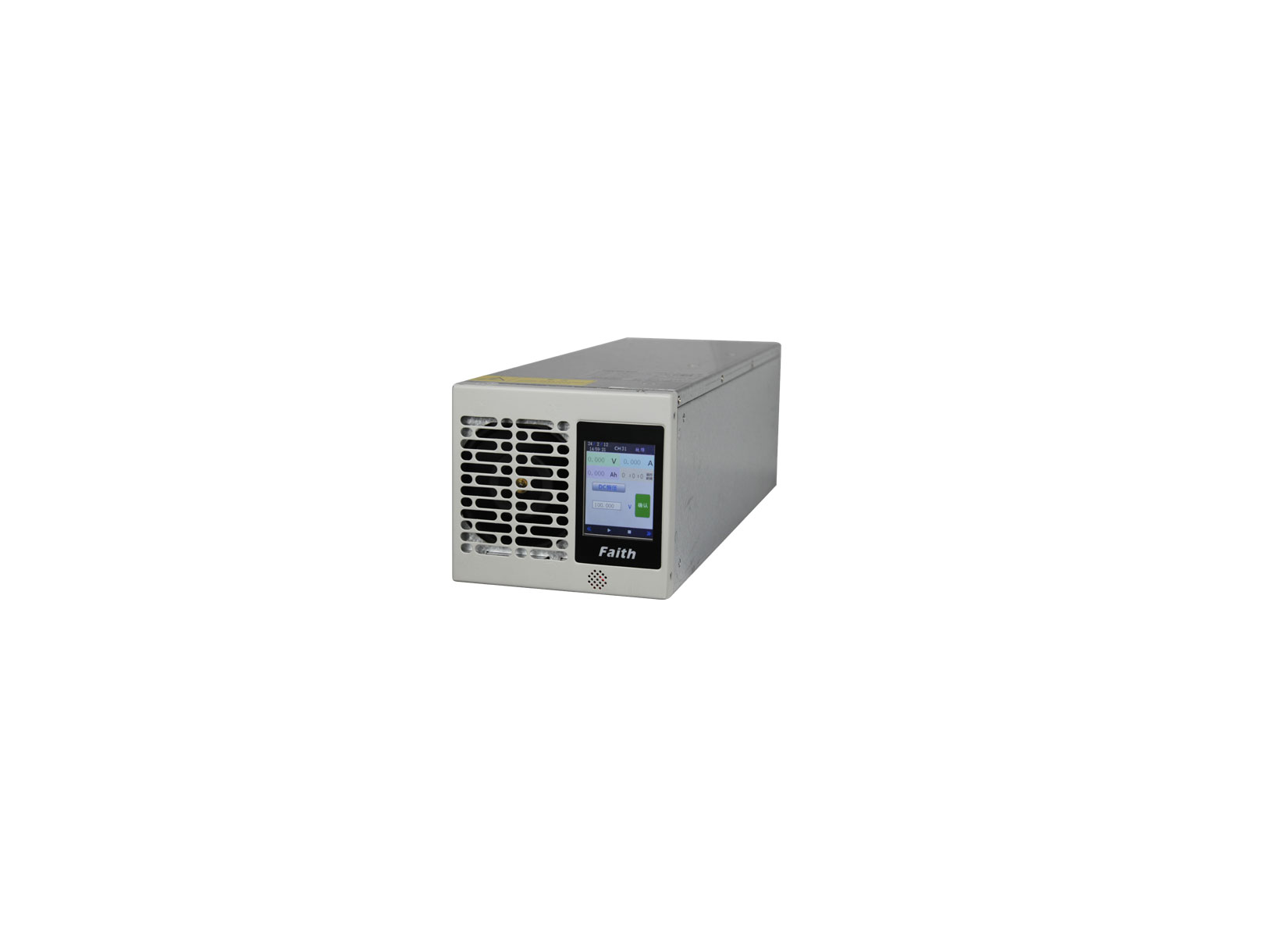

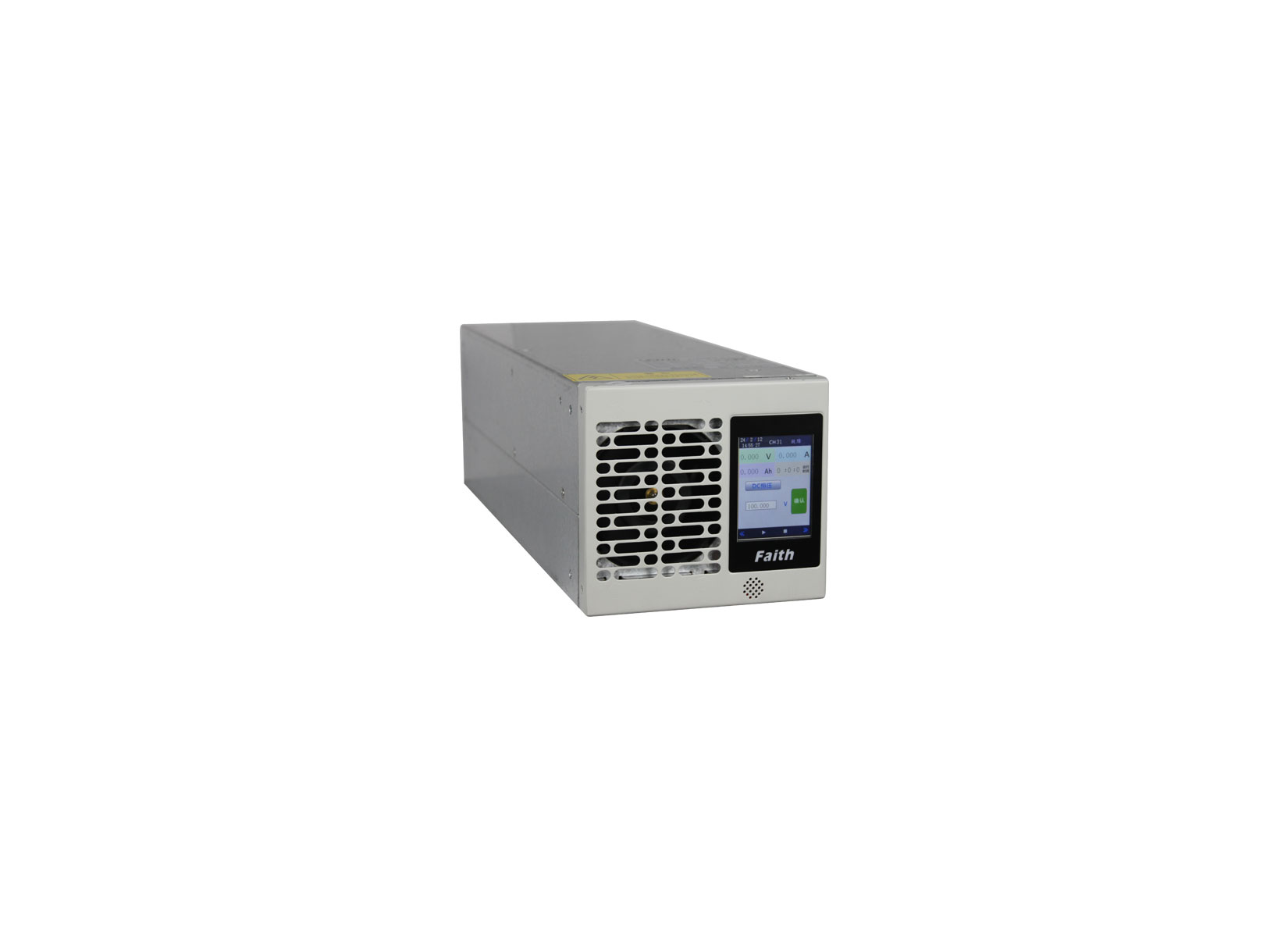

FTDM系列模塊化雙向測試電源（6kW~60kW）

FTDM系列模塊化雙向測試電源，采用最新優化的模塊化設計，配合先進的控制算法可實現多機并聯，并機系統功率等級覆蓋6kW～1MW。具備LCD本地監控與BMS系統遠程調度功能，優良的負載適應性及電網適應性。獨立風道設計使其有效應對各種復雜應用環境，系統運行更安全可靠、經濟及環境適應性更強。實現智能正反向運行，無縫切換，可滿足能量雙向變換的應用場景。同時該產品自帶離并網切換功能，切換時間不超過10ms。

FTDM系列廣泛適用于新能源汽車電機，電控測試、動力電池組充放電測試、電力電子測試等領域。

| 簡述

FTDM系列模塊化雙向測試電源，采用最新優化的模塊化設計，配合先進的控制算法可實現多機并聯，并機系統功率等級覆蓋6kW～1MW。具備LCD本地監控與BMS系統遠程調度功能，優良的負載適應性及電網適應性。獨立風道設計使其有效應對各種復雜應用環境，系統運行更安全可靠、經濟及環境適應性更強。實現智能正反向運行，無縫切換，可滿足能量雙向變換的應用場景。同時該產品自帶離并網切換功能，切換時間不超過10ms。

FTDM系列廣泛適用于新能源汽車電機，電控測試、動力電池組充放電測試、電力電子測試等領域。


| 特點

  • 超高功率密度，最高可實現3U/60kW；

  • 智能正反向運行，直流電源和回饋式負載無縫切換；

  • 集成離、并網切換功能；

  • 軟開關設計，損耗小效率高；

  • 功率因素＞0.99；

  • 高動態響應，滿載切換時間低至10ms；

  • 具有輸出可編程功能，可模擬多種電源與負載特性曲線；

  • 模塊化設計，易于維護，支持并聯擴容；

  • 寬工作溫度范圍-20℃～45℃；

  • 輸出的電壓范圍寬、精度高、動態響應快；

  • DSP設計，實現全數字化控制；

  • 觸控顯示屏操作控制，簡潔直觀。

  • 采用交錯并聯技術，減小紋波電流；

  • 多維度智能風扇調節技術，降低功耗和噪音。


| 應用領域

  • 充電樁測試及老化

  • 儲能變流器（PCS）、微網設備生產、開發

  • 電機系統、電控系統測試

  • 動力電池、儲能設備測試


| 離并網自動切換

FTDM系列集成了離、并網切換電路，可以實現離并網自動切換功能。

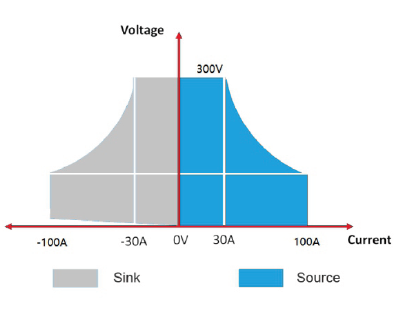

| 直流電源和回饋式負載無縫切換

實現源和載電流模式轉換，從而在輸出和吸收電流之間進行快速連續的無縫切換，有效避免電壓或電流過沖，廣泛適用于電池、電池封裝以及電池保護板等儲能設備測試。


| 采用交錯并聯技術

FTDM系列采用了交錯并聯技術，可以提高輸入輸出端的電流和電壓的變化頻率，減小了電流和電壓紋波。


| 多機并聯功能

FTDM系列采用先進控制算法實現多機并聯，并機系統功率等級可覆蓋1MW，大大擴展了電源的應用輸出范圍。并機功能除了使電源之間自動均載，保持輸出值的一致，還保證了輸出斜率曲線或者波形的一致。處于并聯狀態的主機，電源屏幕顯示的是總電壓、電流和功率值。每路從機自主均流，自動求和。


| 訂購信息

型號

輸出電壓范圍

電流

功率

備注

FTDM006-100-100

2.5～100Vdc

±100A

6kW

隔離雙向/高度3U

FTDM012-100-200

±200A

12kW

FTDM018-100-300

±300A

18kW

FTDM006-450-60

10～450Vdc

±60A

6kW

FTDM012-450-120

±120A

12kW

FTDM018-450-180

±180A

18kW

FTDM015-950-50

50～950Vdc

±50A

15kW

隔離雙向/高度2U

FTDM030-950-100

50～950Vdc

±100A

30kW

非隔離雙向（儲能變流器）/高度3U

FTDM060-1000-88

680～1000Vdc

±88A

60kW


規格表-1

型號

FTDM006-100-100

FTDM006-450-60

FTDM018-100-300

FTDM018-450-180

FTDM015-950-50

交流側參數

電壓制式

單相三線制

單相三線制

三相五線制

三相五線制

三相五線制

額定電壓

220Vac±15%

220Vac±15%

380Vac±15%

380Vac±15%

380Vac±15%

額定頻率及范圍

45～65Hz（自適應50/60Hz電網）

功率因數

0.99

諧波含量THDi

≤5%

≤3%

直流側參數

電壓范圍

2.5Vdc-100Vdc

10Vdc-450Vdc

2.5Vdc-100Vdc

10Vdc-450Vdc

50～950Vdc

電流范圍

±100A

±60A

±300A

±180A

±50A

電壓精度

0.1%F.S.

電流精度

0.1%F.S.

基本特性

交直流啟動功能

具備

正反向切換時間

≤10ms

峰值效率

92%

93.50%

通訊接口

CAN，RS485，以太網

外形尺寸（W*H*D）

143*128.5*420mm

436*129*420mm

436*86*420mm

重量

8kg

25kg

16kg

環境條件

工作溫度范圍

-20℃~+45℃

存儲溫度

-40℃～+70°C

工作濕度范圍

30%～90%rh（無凝露）

存儲濕度

20%～95%rh（無凝露）

冷卻方式

強制風冷

海拔高度

3000m

防護等級

IP20

噪音

≤70dB

安全特性

安全規格標準

參考18487.1

耐壓：輸入&輸出-PE

3535Vdc

耐壓：輸入&輸出-CAN

2828Vdc

浪涌：輸入&輸出-PE

6kV

EMC特性

參考33008.1

輻射

CLASS A

ESD

嚴酷等級3

EFT

嚴酷等級3

射頻抗擾度

嚴酷等級3


規格表-2

型號

FTDM012-100-200

FTDM012-450-120

交流側參數

電壓制式

三相五線制

三相五線制

額定電壓

380Vac±15%

380Vac±15%

額定頻率及范圍

45～65Hz（自適應50/60Hz電網）

功率因數

0.99

諧波含量THDi

≤5%

直流側參數

電壓范圍

2.5Vdc-100Vdc

10Vdc-450Vdc

電流范圍

±200A

±120A

電壓精度

0.1%F.S.

電流精度

0.1%F.S.

基本特性

交直流啟動功能

具備

正反向切換時間

≤10ms

峰值效率

92%

通訊接口

CAN，RS485，以太網

外形尺寸（W*H*D）

490*131*611mm

重量

21kg

環境條件

工作溫度范圍

-20℃~+45℃

存儲溫度

-40℃～+70°C

工作濕度范圍

30%～90%rh（無凝露）

存儲濕度

20%～95%rh（無凝露）

冷卻方式

強制風冷

海拔高度

3000m

防護等級

IP20

噪音

≤70dB

安全特性

安全規格標準

參考18487.1

耐壓：輸入&輸出-PE

3535Vdc

耐壓：輸入&輸出-CAN

2828Vdc

浪涌：輸入&輸出-PE

6kV

EMC特性

參考33008.1

輻射

CLASS A

ESD

嚴酷等級3

EFT

嚴酷等級3

射頻抗擾度

嚴酷等級3


規格表-3

型號

FTDM030-950-100

FTDM060-1000-88

交流側參數

電壓制式

三相五線制

額定電壓

380Vac±15%

額定頻率及范圍

50/60Hz

功率因數

0.99

電流范圍

±45A

±92A

諧波含量THDi

≤3%

直流側參數

電壓范圍

50Vdc-950Vdc

680Vdc-1000Vdc

電流范圍

±100A

±88A

電壓精度

0.1%+0.1F.S.

電流精度

0.1%+0.1F.S.

基本特性

交直流啟動功能

具備

正反向切換時間

≤10ms

峰值效率

95%

97%

通訊接口

CAN，RS485，以太網

外形尺寸（W*H*D）

443*129*470mm

重量

25kg

環境條件

工作溫度范圍

-20℃~+45℃

存儲溫度

-40℃～+70°C

工作濕度范圍

30%～90%rh（無凝露）

存儲濕度

20%～95%rh（無凝露）

冷卻方式

強制風冷

海拔高度

3000m

防護等級

IP20

噪音

≤70dB

安全特性

安全規格標準

參考18487.1

耐壓：輸入&輸出-PE

3535Vdc

耐壓：輸入&輸出-CAN

2828Vdc

浪涌：輸入&輸出-PE

6kV

EMC特性

參考33008.1

輻射

CLASS A

ESD

嚴酷等級3

EFT

嚴酷等級3

射頻抗擾度

嚴酷等級3

MTBF

100000hrs


型號

輸出電壓范圍

電流

功率

備注

FTDM006-100-100

2.5～100Vdc

±100A

6kW

隔離雙向/高度3U

FTDM012-100-200

±200A

12kW

FTDM018-100-300

±300A

18kW

FTDM006-450-60

10～450Vdc

±60A

6kW

FTDM012-450-120

±120A

12kW

FTDM018-450-180

±180A

18kW

FTDM015-950-50

50～950Vdc

±50A

15kW

隔離雙向/高度2U

FTDM030-950-100

50～950Vdc

±100A

30kW

非隔離雙向（儲能變流器）/高度3U

FTDM060-1000-88

680～1000Vdc

±88A

60kW


  • 充電樁測試及老化

  • 儲能變流器（PCS）、微網設備生產、開發

  • 電機系統、電控系統測試

  • 動力電池、儲能設備測試

用戶使用手冊

合格證

保修卡
