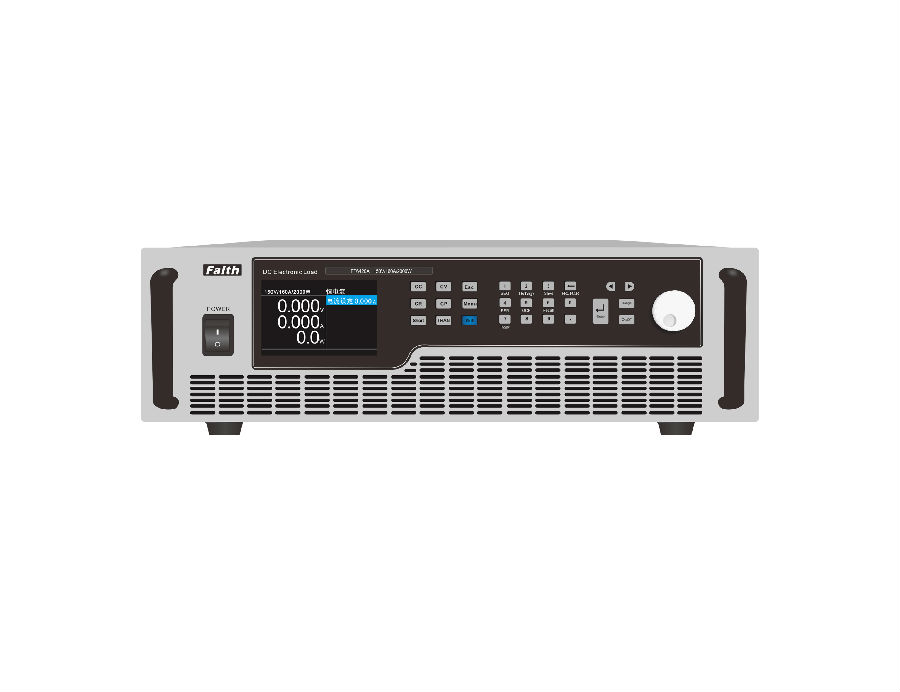

FT6400系列中功率電子負載(900W-3000W)
電壓：60V/150V
功率：1200W/2000W/3000W
FT6400系列采用模塊化設計，功能豐富，適應性強，具有高可靠性與高可維護性的特點。主要應用于：動力電池，中大功率直流電源，直流發電機等電力電子測試領域。
FT6400電子負載提供過電流、過電壓、過功率、過溫度、電壓反相等一系列保護功能，同時具備針對被測試設備的Von、Voff功能及可編程保護功能。這些功能可大幅提升產品的可靠性，是工程測試及自動測試系統整合得以信賴的產品。
| 簡述
FT6400系列采用模塊化設計，功能豐富，適應性強，具有高可靠性與高可維護性的特點。主要應用于：動力電池，中大功率直流電源，直流發電機等電力電子測試領域。
FT6400電子負載提供過電流、過電壓、過功率、過溫度、電壓反相等一系列保護功能，同時具備針對被測試設備的Von、Voff功能及可編程保護功能。這些功能可大幅提升產品的可靠性，是工程測試及自動測試系統整合得以信賴的產品。
| 特點
功率范圍：1200W/2000W/3000W；
電壓范圍：150V、600V；
具備級聯并機功能擴展功率，最多可支持10臺并機；
電池容量及內阻測試功能；
模擬短路功能；
方便實用的OCP測試功能；
20kHz的動態測試功能，可設置上升與下將斜率；
時間測量，(Vpk+/-)測量功能；
強大的序列測試功能，支持多種模式測試，單步測試時間最長達24小時；
過電壓/過電流/過功率/過溫/反接告警等全方位智能保護功能；
外部模擬編程輸入與電流監視輸出，且具備高壓隔離能力；
TFT彩色液晶顯示屏，中英文菜單界面；
配備多種通信接口：RS232、RS485、LAN、CAN（選）；
支持SCPI與ModBus通訊協議。
標配功能完善上位機軟件。
| 應用領域
動力電池、鉛酸電池、燃料電池的放電測試；
BMS與電池保護裝置測試；
直流充電樁、充電模塊、車載充電機、A/D電源轉換器及其它電力電子功率器件的測試；
大功率開關電源、UPS電源、通信電源、服務器電源的測試；
太陽能電池陣列、工業電機的虛擬負載測試。
| 定態功能

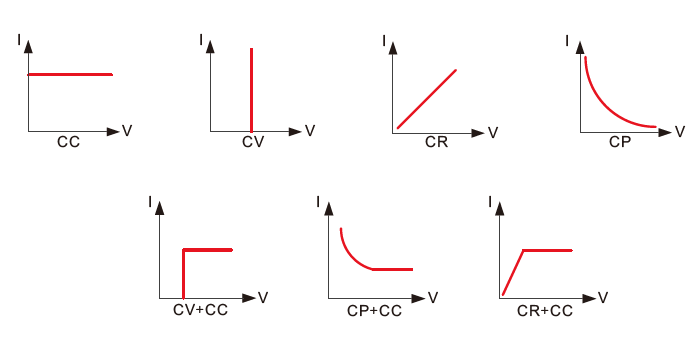

FT6400系列具有恒電流、恒電壓、恒電阻、恒功率四種基本工作模式，能滿足廣泛的測試需求。同時又具備CV+CC、CR+CC、CP+CC多種復合操作模式功能。用戶可以根據自己的測試需求，設置電流限制值，避免在測試過程中出現過流損壞測試產品的情況出現。
| 動態功能

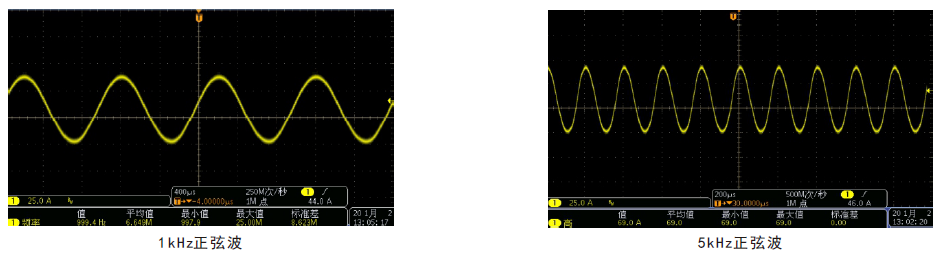

為滿足日益增長的高速測試需求，FT6400系列電子負載提供高速可編程的動態測試功能。此功能常用于測試電源動態特性。為適應不同場合的需要，動態功能包含連續、脈沖及翻轉三種模式。連續模式可提供高達20kHz的帶載頻率；脈沖與翻轉模式下，可接收觸發信號用以產生帶載變化，讓您的測試隨心所欲。
| 時間測量

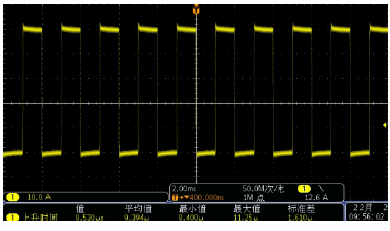

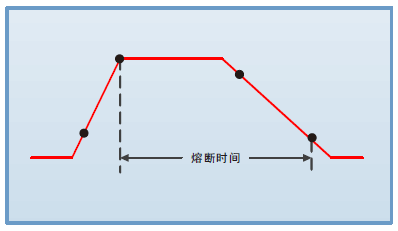

FT6400系列電子負載具有時間測量功能。通過捕獲外部開關量信號，結合開關量信號和電壓電流信號可以測試系統的響應和動作時間、脈沖電流的脈沖寬度等。其主要用于測量電源的開關機時間、保持時間、上升沿下降沿時間，以及保險絲熔斷時間與斷路器響應時間等。
| 電池測試

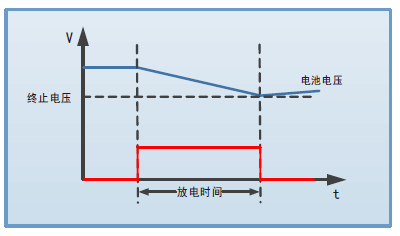

電池內阻和容量是評價電池參數的重要指標。為了方便測試，FT6400系列負載提供了電池測試功能，包括電池內阻測試與電池容量測試。此功能采用恒電流方式放電。放電過程中，將記錄放電電量、放電容量與放電時間。
| 外部模擬編程
FT6400系列具備外部模擬編程功能。其他設備可通過一個外部電壓信號（直流或交流）對負載進行連續控制。0～10V的外部電壓信號，對應0～100%滿量程帶載電流。此功能還可以用于各種復雜帶載波形測試。
| 訂購信息
型號 | 規格 | 尺寸 |
FT6412A | 150V/120A/1200W | 3U |
FT6413A | 600V/30A/1200W | 3U |
FT6420A | 150V/160A/2000W | 3U |
FT6421A | 600V/60A/2000W | 3U |
FT6430A | 150V/240A/3000W | 3U |
FT6431A | 600V/90A/3000W | 3U |
| 選購信息
名稱 | 型號或規格 | 說明 |
CAN適配卡 | FT6401C | 工廠出貨前安裝 |
規格表-1 | |||||||||||
型號 | FT6412A | FT6413A | FT6420A | FT6421A | FT6430A | FT6431A | |||||
電壓 | 150V | 600V | 150V | 600V | 150V | 600V | |||||
電流 | 120A | 30A | 160A | 60A | 240A | 90A | |||||
功率 | 1200W | 1200W | 2000W | 2000W | 3000W | 3000W | |||||
最小操作電壓 | |||||||||||
恒電流模式 | |||||||||||
量程 | 12A/120A | 3A/30A | 16A/160A | 6A/60A | 24A/240A | 9A/90A | |||||
分辨率 | 0.2mA/2mA | 0.05mA/0.5mA | 0.3mA/3mA | 0.1mA/1mA | 0.4mA/4mA | 1.5mA/15mA | |||||
精度 | 0.05%+0.05%F.S. | ||||||||||
恒電壓模式 | |||||||||||
量程 | 30V/150V | 120V/600V | 30V/150V | 120V/600V | 30V/150V | 120V/600V | |||||
分辨率 | 0.5mV/2.5mV | 2mV/10mV | 0.5mV/2.5mV | 2mV/10mV | 0.5mV/2.5mV | 2mV/10mV | |||||
精度 | 0.025%+0.025%F.S. | ||||||||||
恒功率模式 *2*3 | |||||||||||
量程 | 0～1200W | 0～1200W | 0～2000W | 0～2000W | 0～3000W | 0～3000W | |||||
分辨率 | 20mW | 20mW | 40mW | 40mW | 60mW | 60mW | |||||
精度 | 0.2%+0.2% F.S. | ||||||||||
恒電阻模式 *2*3 | |||||||||||
低量程 | 0.047～250Ω | 0.75～4000Ω | 0.035～187Ω | 0.372～2000Ω | 0.024～125Ω | 0.248～1333Ω | |||||
高量程 | 0.047～250Ω | 7.5～20000Ω | 0.35～935Ω | 3.72～10000Ω | 0.24～625Ω | 2.48～6665Ω | |||||
精度 | Vin/Rset*(0.2%)+0.2%IF.S. | ||||||||||
斜率 | |||||||||||
范圍 | 0.001～1.5A/us | 0.001～0.5A/us | 0.001～2A/us | 0.001～1A/us | 0.001～3A/us | 0.001～1.5A/us | |||||
測量 | |||||||||||
電壓測量 | |||||||||||
量程 | 30V/150V | 120V/600V | 30V/150V | 120V/600V | 30V/150V | 120V/600V | |||||
分辨率 | 0.5mV/2.5mV | 2mV/10mV | 0.5mV/2.5mV | 2mV/10mV | 0.5mV/2.5mV | 2mV/10mV | |||||
精度 | 0.025%+0.025%F.S. | ||||||||||
電流測量 | |||||||||||
量程 | 12A/120A | 3A/30A | 16A/160A | 6A/60A | 24A/240A | 9A/90A | |||||
分辨率 | 0.2mA/2mA | 0.05mA/0.5mA | 0.3mA/3mA | 0.1mA/1mA | 0.4mA/4mA | 1.5mA/15mA | |||||
精度 | 0.05%+0.05%F.S. | ||||||||||
溫度 | |||||||||||
保護溫度 | 85℃ | ||||||||||
操作溫度 | 0～40℃ | ||||||||||
滿功率操作溫度 | 0～25℃ | ||||||||||
其它特性 | |||||||||||
AC電壓 | 110Vac/220VAC ±10%，50～60Hz，200VA | ||||||||||
操作溫度 | 0～40℃ | ||||||||||
滿功率操作溫度 | 0～25℃ | ||||||||||
尺寸（mm） | 428.5mm(W)*132.5mm(H)*656.5mm(D) | ||||||||||
重量 | 20kg | 20kg | 25kg | 25kg | 28kg | 28kg | |||||
型號 | 規格 | 尺寸 |
FT6412A | 150V/120A/1200W | 3U |
FT6413A | 600V/30A/1200W | 3U |
FT6420A | 150V/160A/2000W | 3U |
FT6421A | 600V/60A/2000W | 3U |
FT6430A | 150V/240A/3000W | 3U |
FT6431A | 600V/90A/3000W | 3U |
名稱 | 型號或規格 | 說明 |
CAN適配卡 | FT6401C | 工廠出貨前安裝 |
