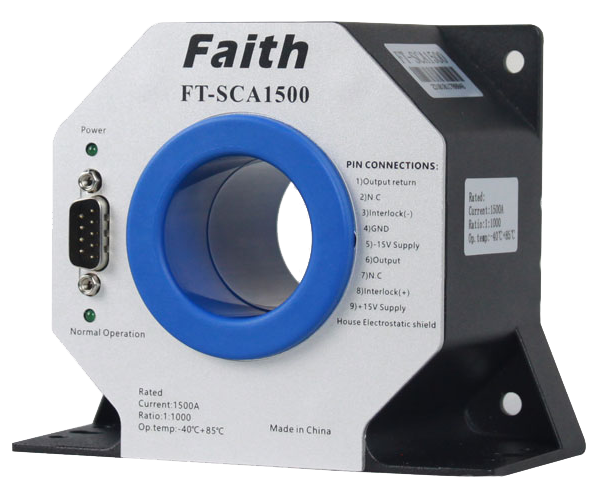

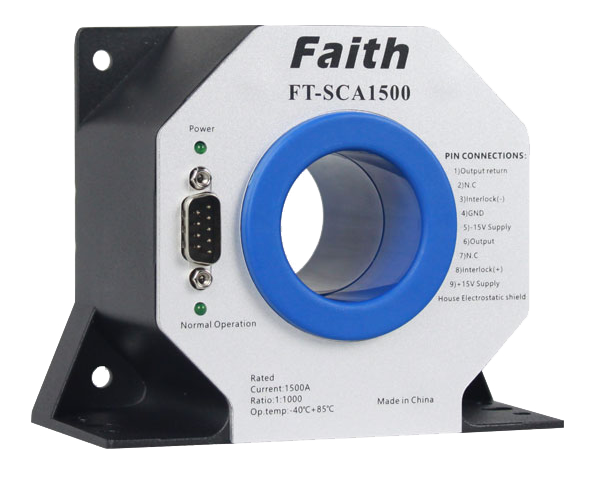

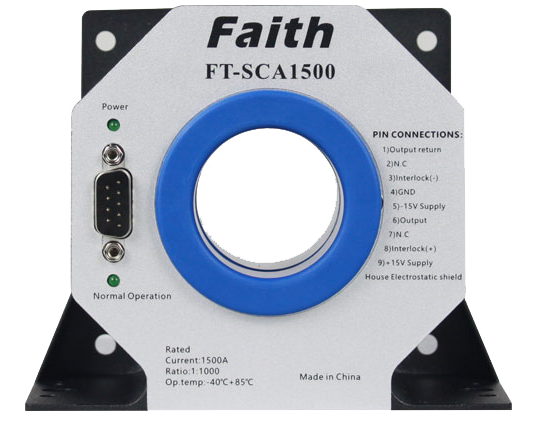

FT-SCA系列高精度磁通門電流傳感器
FT-SCA高精度電流傳感器是一種能在原邊、副邊完全隔離條件下測量直流、交流、脈沖以及各種不規則波形的電流傳感器。FT-SCA系列采用多點零磁通技術對激勵磁通、直流磁通、交流磁通的零磁通閉環控制，并通過構建高頻紋波感應通道實現了對高頻紋波的檢測，從而使傳感器在全帶寬范圍內擁有比較高增益和測量精度。
FT-SCA系列主要應用于要求準確度高的計量檢定和計量校準領域，以及要求高靈敏度、高穩定性和高可靠性的電能質量分析、功率分析儀、醫療、航空航天、軌道交通等領域。
| 簡述
費思高精度電流傳感器致力于高端高精度傳感器的進口替代，在測量精度、溫度特性、響應時間、穩定性、可靠性等方面提升電流傳感器品質，推出高精度磁通門電流傳感器系列，不僅交直流通用，更具有高精度，低零漂，低溫漂，智能化等優勢，全面替代進口電流傳感器的同時，降低購置成本，滿足批量購買擴大生產的需求。
FT-SCA高精度電流傳感器是一種能在原邊、副邊完全隔離條件下測量直流、交流、脈沖以及各種不規則波形的電流傳感器。FT-SCA系列采用多點零磁通技術對激勵磁通、直流磁通、交流磁通的零磁通閉環控制，并通過構建高頻紋波感應通道實現了對高頻紋波的檢測，從而使傳感器在全帶寬范圍內擁有比較高增益和測量精度。
FT-SCA系列主要應用于要求準確度高的計量檢定和計量校準領域，以及要求高靈敏度、高穩定性和高可靠性的電能質量分析、功率分析儀、醫療、航空航天、軌道交通等領域。
| 費思高精度電流傳感器測試項目
⊙工業醫療和電測設備領域
隔離狀態下測量瞬時電流、電壓值，可無觸電方式測量電流，測量范圍從0.1A到5000A。
⊙電動汽車領域
可用于小轎車、公交車及卡車的電源管理和電機驅動。
有助于節能和環保，通過對高能耗應用領域的電流控制，減小能量消耗。
⊙高速動車組領域
隔離狀態下測量瞬時電流、電壓值。選擇無觸點方式測量電流，測量范圍從0.1A到5000A。安裝高度靈活的模塊化設計,滿足鐵路系統不同市場需求。達到高性能指標,精度從5-20ppm,短路響應為實時響應。寬溫度范圍,高絕緣耐壓及電磁兼容性設計,滿足不同國家鐵路標準。
⊙能源裝備領域
將先進的交流、直流感應技術和信號調節電路(有效值、真實值、閿值檢測等)集于一身。輸出開關信號、繼電器形成信號、電氣隔離式標準型號(如直流0-5V、直流0-10V或者4-20mA),可直接連接到可編程控制器或監測設備。運用先進的技術和工藝，在生產過程中多次調節、校準，使產品達到市場所需的性能和質量標準。
| 費思高精度磁通門電流傳感器特點
1. 采用多點零磁通技術，高精度、零點偏移小、線性度高；
2. 電流范圍：±100A/±200A/±300A/±600A/±1000A/±1500A/±2000A/±3000A/±5000A；
3. 高精度，電流精度10ppm；
4. 具備溫度補償技術，溫度穩定性0.1ppm/K；
5. 交直流通用，可測量交流、直流、脈沖電流；
6. 原、副邊隔離測量；
7. 無開機預熱時間；
8. 寬頻帶測量，測量帶寬最大500kHz；
9. 低響應時間，最小動態響應時間1us。
| 費思高精度磁通門電流傳感器應用領域
1. 醫療設備：掃描儀、MRI
2. 電力：變流器、逆變器
3. 新能源：光伏、風能
4. 汽車：電動汽車
5. 艦船：電力驅動艦船
6. 計量：檢定與校準
7. 工業控制：工業電機驅動 、機器人
8. 軌道交通：高速列車、地鐵 、有軌無軌電車
9. 直流勵磁系統測量

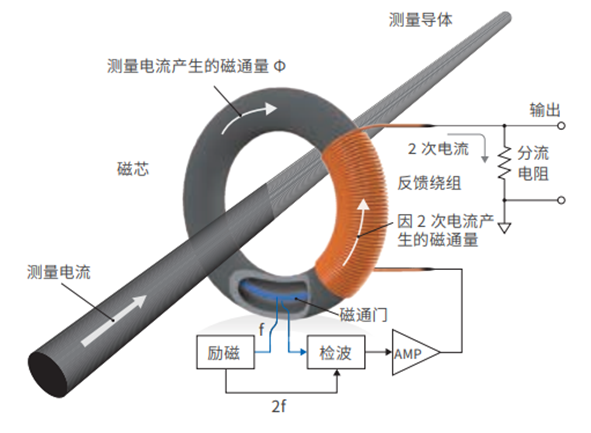

| 費思高精度磁通門電流傳感器工作原理-多點零磁通技術
磁芯由激勵達到磁平衡狀態。當導線中流過測量電流，打破了磁平衡，磁通門將產生激勵電流，信號放大后驅動補償線圈，使得聚磁磁芯中的磁通與測量電流產生的磁通相互抵消，保持為“零”，即所謂“零磁通”狀態。
| 訂購信息
產品型號 | 額定輸入 | 原邊過載電流 | 變比 | 副邊額定輸出 | 帶 寬 | 精度 | 線性度 | 工作電源 | 孔徑 |
（A） | （A） | （A） | （kHz） | （ppm） | （ppm） | （V） | （mm） | ||
FT-SCA100 | ±100A | ±150A | 1000:1 | ±100mA | 200 | 10 | 5 | ±15Vdc | φ28 |
FT-SCA200 | ±200A | ±300A | 1500:1 | ±133.333mA | 200 | 10 | 5 | ±15Vdc | φ28 |
FT-SCA300 | ±300A | ±360A | 1500:1 | ±200mA | 200 | 10 | 5 | ±15Vdc | Φ28 |
FT-SCA600 | ±600A | ±720A | 2000:1 | ±300mA | 100 | 10 | 5 | ±15Vdc | Φ40 |
FT-SCA1000 | ±1000A | ±1200A | 2000:1 | ±500mA | 100 | 10 | 5 | ±15Vdc | Φ40 |
FT-SCA1500 | ±1500A | ±1600A | 2500:1 | ±600mA | 100 | 10 | 5 | ±24Vdc | Φ40 |
FT-SCA2000 | ±2000A | ±2400A | 2500:1 | ±800mA | 100 | 10 | 5 | ±24Vdc | Φ90 |
FT-SCA3000 | ±3000A | ±3300A | 3000:1 | ±1000mA | 100 | 10 | 5 | ±24Vdc | Φ90 |
FT-SCA5000 | ±5000A | ±6000A | 4000:1 | ±1250mA | 100 | 10 | 5 | ±24Vdc | φ121.5 |
| 選購信息
名稱 | 型號或規格 | 說明 |
傳感器供電盒 | FT-SC01 | 單通道±15V供電 |
傳感器供電盒 | FT-SC04 | 四通道±15V供電 |
傳感器供電盒 | FT-SC11 | 單通道±24V供電 |
傳感器供電盒 | FT-SC14 | 四通道±24V供電 |
型號 | FT-SCA100 | FT-SCA200 | FT-SCA300 | FT-SCA600 | FT-SCA1000 |
電氣性能 | |||||
原邊額定直流電流（IPN_DC） | ±100A dc | ±200A dc | ±300A dc | ±600A dc | ±1000A dc |
原邊額定交流電流*1（IPN） | 70.5A ac | 141A ac | 211.5A ac | 423A ac | 705A ac |
原邊過載電流*2（IPM）(≤1min) | ±150A dc | ±300A dc | ±360A dc | ±720A dc | ±1200A dc |
工作電壓（VC） | ±14V～±16V | ||||
功耗電流（IPWR） | ±50mA～±200mA | ±50mA～±250mA | ±50mA～±290mA | ±30mA～±390mA | ±60mA～±660mA |
電流變比（KN）（輸入：輸出） | 1000:1 | 1500:1 | 1500:1 | 2000:1 | 2000:1 |
額定輸出電流（ISN） | ±100mA | ±133.333mA | ±200mA | ±300mA | ±500mA |
測量電阻（RM） | 0Ω～30Ω，標稱20Ω | 0Ω～20Ω，標稱15Ω | 0Ω～20Ω，標稱15Ω | 0Ω～10Ω，標稱7Ω | 0Ω～8Ω，標稱6Ω |
精度測量 | |||||
準確度*3（XG） | 10ppm | ||||
線性度（εL） | 5ppm | ||||
溫度穩定性（TC） | 0.2ppm/K | ||||
時間穩定性（TT） | 0.5ppm/month | ||||
供電抗干擾（TV） | 1ppm/V | ||||
零點失調電流（IO） | |||||
紋波電流（IN） | 1ppm(DC-10Hz) | ||||
動態響應時間（tr） | 1us(di/dt=100A/μs,上升至90%IPN) | ||||
電流變化率（di/dt）(最小值) | 100A/us | ||||
頻帶寬度（-3dB） | DC-200kHz | DC-200kHz | DC-200kHz | DC-100kHz | DC-100kHz |
零點失調電流（IOT） | ±2uA | ±3uA | ±5uA | ±5uA | ±5uA |
安全特性 | |||||
隔離電壓 / 原邊與副邊之間（VD） | 2.5kV（50Hz,1min） | ||||
瞬態隔離耐壓 / 原邊與副邊之間（VW） | 5kV（50us） | ||||
一般特性 | |||||
工作溫度范圍（TA） | -40℃～85℃ | ||||
存儲溫度范圍（TS） | -45℃～85℃ | ||||
相對濕度 | 20%～80%RH | ||||
穿線孔徑（mm） | φ28 | φ28 | φ28 | Φ40 | Φ40 |
質量 | 400g±40g | 400g±40g | 400g±40g | 1000g±200g | 1000g±200g |
型號 | FT-SCA1500 | FT-SCA2000 | FT-SCA3000 | FT-SCA5000 |
電氣性能 | ||||
原邊額定直流電流（IPN_DC） | ±1500A dc | ±2000A dc | ±3000A dc | ±5000A dc |
原邊額定交流電流*1（IPN） | 1057A ac | 1410A ac | 2115A ac | 3525A ac |
原邊過載電流*2（IPM）(≤1min) | ±1600A dc | ±2400A dc | ±3300A dc | ±6000A dc |
工作電壓（VC） | ±22V～±26V | |||
功耗電流（IPWR） | ±60mA～±700mA | ±60mA～±1020mA | ±60mA～±1160mA | ±60mA～±1560mA |
電流變比（KN）（輸入：輸出） | 2500:1 | 25000:1 | 3000:1 | 4000:1 |
額定輸出電流（ISN） | ±600mA | ±800mA | ±1000mA | ±1250mA |
測量電阻（RM） | 0Ω～5Ω，標稱3Ω | 0Ω～3Ω，標稱2Ω | 0Ω～3Ω，標稱2Ω | 0Ω～2Ω，標稱1Ω |
精度測量 | ||||
準確度*3（XG） | 10ppm | |||
線性度（εL） | 5ppm | |||
溫度穩定性（TC） | 0.2ppm/K | |||
時間穩定性（TT） | 0.5ppm/month | |||
供電抗干擾（TV） | 1ppm/V | |||
零點失調電流（IO） | ||||
紋波電流（IN） | 1ppm(DC-10Hz) | |||
動態響應時間（tr） | 1us(di/dt=100A/μs,上升至90%IPN) | |||
電流變化率（di/dt）(最小值) | 100A/us | |||
頻帶寬度（-3dB） | DC-100kHz | |||
零點失調電流（IOT） | ±4μA | ±5μA | ±5μA | ±4μA |
安全特性 | ||||
隔離電壓 / 原邊與副邊之間（VD） | 2.5kV（50Hz,1min） | 5kV（50Hz,1min） | ||
瞬態隔離耐壓 / 原邊與副邊之間（VW） | 5kV（50us） | 8kV（50us） | ||
一般特性 | ||||
工作溫度范圍（TA） | -40℃～85℃ | |||
存儲溫度范圍（TS） | -40℃～85℃ | |||
相對濕度 | 20%～80%RH | |||
穿線孔徑（mm） | Φ40 | Φ90 | Φ90 | Φ121.5 |
質量 | 700g±100g | 4000g±1000g | 5000g±1000g | 12000g±1500g |
產品型號 | 額定輸入 | 原邊過載電流 | 變比 | 副邊額定輸出 | 帶 寬 | 精度 | 線性度 | 工作電源 | 孔徑 |
（A） | （A） | （A） | （kHz） | （ppm） | （ppm） | （V） | （mm） | ||
FT-SCA100 | ±100A | ±150A | 1000:1 | ±100mA | 200 | 10 | 5 | ±15Vdc | φ28 |
FT-SCA200 | ±200A | ±300A | 1500:1 | ±133.333mA | 200 | 10 | 5 | ±15Vdc | φ28 |
FT-SCA300 | ±300A | ±360A | 1500:1 | ±200mA | 200 | 10 | 5 | ±15Vdc | Φ28 |
FT-SCA600 | ±600A | ±720A | 2000:1 | ±300mA | 100 | 10 | 5 | ±15Vdc | Φ40 |
FT-SCA1000 | ±1000A | ±1200A | 2000:1 | ±500mA | 100 | 10 | 5 | ±15Vdc | Φ40 |
FT-SCA1500 | ±1500A | ±1600A | 2500:1 | ±600mA | 100 | 10 | 5 | ±24Vdc | Φ40 |
FT-SCA2000 | ±2000A | ±2400A | 2500:1 | ±800mA | 100 | 10 | 5 | ±24Vdc | Φ90 |
FT-SCA3000 | ±3000A | ±3300A | 3000:1 | ±1000mA | 100 | 10 | 5 | ±24Vdc | Φ90 |
FT-SCA5000 | ±5000A | ±6000A | 4000:1 | ±1250mA | 100 | 10 | 5 | ±24Vdc | φ121.5 |
名稱 | 型號或規格 | 說明 |
傳感器供電盒 | FT-SC01 | 單通道±15V供電 |
傳感器供電盒 | FT-SC04 | 四通道±15V供電 |
傳感器供電盒 | FT-SC11 | 單通道±24V供電 |
傳感器供電盒 | FT-SC14 | 四通道±24V供電 |
醫療設備：掃描儀、MRI；
電力：變流器、逆變器；
新能源：光伏、風能 ；
汽車：電動汽車；
艦船：電力驅動艦船 ；
計量：檢定與校準 ；
工業控制 :工業電機驅動 、機器人；
軌道交通：高速列車、地鐵 、有軌無軌電車 ；
直流勵磁系統測量。
