FT8330系列多通道電池模擬器(6V/3A，36通道,電流單向)
電壓輸出：0～6V；
電流輸出：0～1A/0～2A/0～3A
FT8330系列電池模擬器是一款高精度、多通道、單象限可編程電池模擬電源。單機通道數達36個且各通道間電氣隔離，方便用戶串、并電源。超高輸出精度以及超低紋波、干擾等特點使得該系列電源在電池電芯、超級電容、BMS等測試系統中得到廣泛應用。FT8330系列采用標準19英寸機箱，并提供了以太網口和RS485通訊接口，方便集成到研發和產線自動化測試平臺，也可單獨使用。
| 簡述
FT8330系列電池模擬器是一款高精度、多通道、單象限可編程電池模擬電源。單機通道數達36個且各通道間電氣隔離，方便用戶串、并電源。超高輸出精度以及超低紋波、干擾等特點使得該系列電源在電池電芯、超級電容、BMS等測試系統中得到廣泛應用。FT8330系列采用標準19英寸機箱，并提供了以太網口和RS485通訊接口，方便集成到研發和產線自動化測試平臺，也可單獨使用。
| 特點
電壓輸出：0～6V；
電流輸出：0～1A/0～2A/0～3A；
電壓精度，分辨率高達萬分之一；
四線制接線，可有效消除導線帶來的測量影響；
單臺通道數可達36個，也可根據需求選擇通道數；
各通道間隔離，可任意并聯和串聯；
溫漂系數小于30ppm/℃；
專業測試軟件，支持?jǐn)?shù)據報表與數據分析；
RS485和以太網控制接口；
支持SCPI及Modbus協議；
標準19英寸，可安裝于機架；
智能風扇控制，長壽命、低噪音。
| 應用領域
BMS（電池管理系統）測試；
CMS（超容管理系統）測試；
充放電保護板研發測試；
電池芯測試；
超級電容芯測試；
其他各類電子產品供電測試。
| 超高集成度

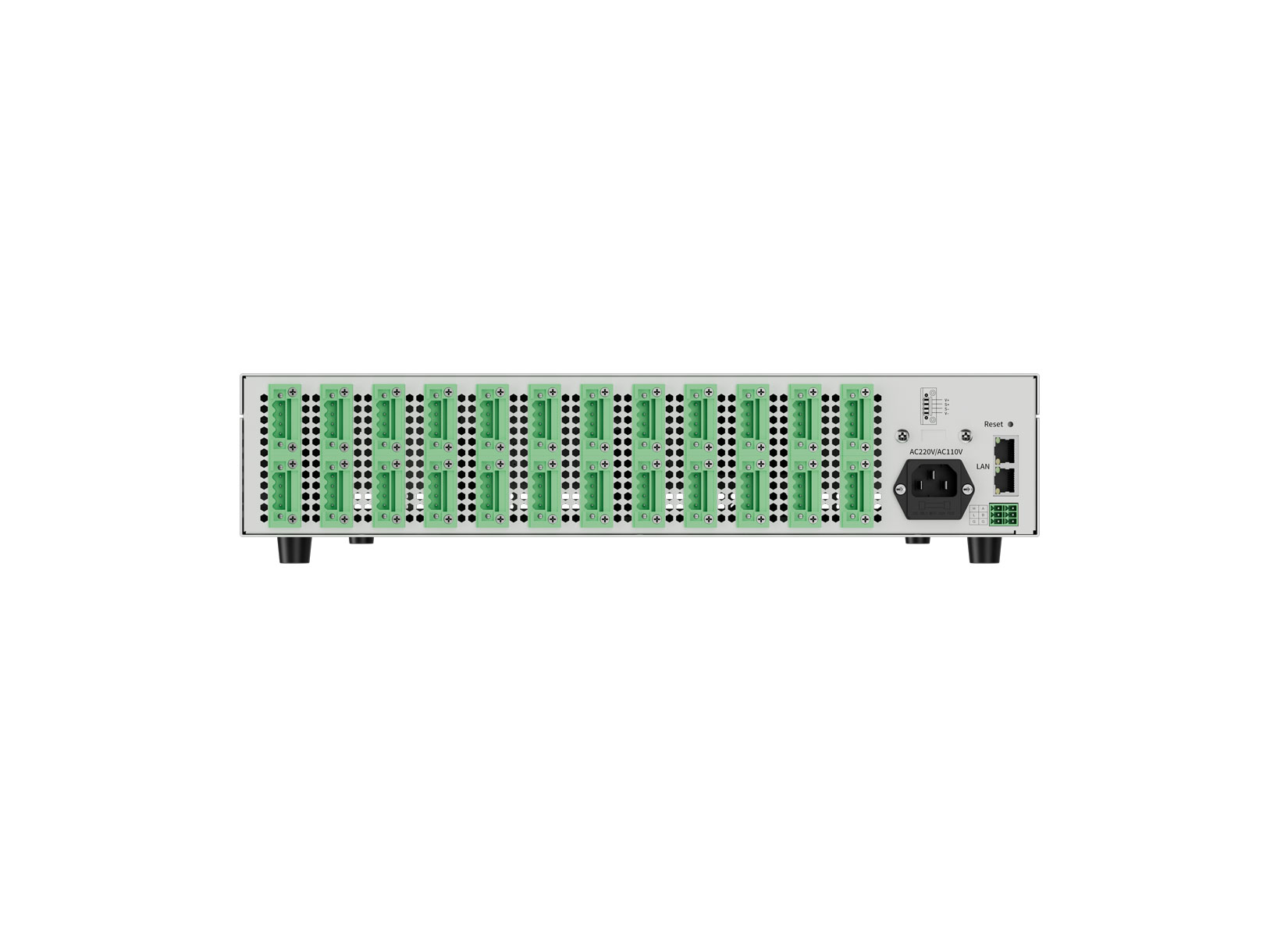

FT8330系列采用標準19英寸，2種機箱規格。單機2U機箱最多可容納24CH，3U機箱可容納36CH。通道間相互隔離，一臺設備最多可以同時測試36個工位，能有效減少用戶設備的使用量，提高測試效率。
| 超高精度
FT8330系列精度高，電壓精度為0.01%+0.01%F.S.。電壓分辨率低至0.1mV，電流分辨率低至0.1μA。針對待機狀態下設備功耗的測試，F(xiàn)T8330具備有0.1μA的電流分辨率測量，可輕松實現uA級的待機電流的測量測試。
| 通道間串聯
FT8330每通道間電氣隔離。當需要模擬多串電池芯時，模擬器可支持任意多通道間串聯，也可串連多臺電池芯模擬器。用戶亦可透過遠程接口進行遠端控制及其他自動測試應用。
| 訂購信息
通道數 | A系列型號 | R系列型號 | 規格 | 高度 | 備注 |
12CH | FT833012A-6-1 | FT833012R-6-1 | 6V/1A/6W | 2U | A系列，為電流單量程；R系列，為電流雙量程，高采樣速率 |
FT833012A-6-2 | FT833012R-6-2 | 6V/2A/12W | |||
FT833012A-6-3 | FT833012R-6-3 | 6V/3A/18W | |||
18CH | FT833018A-6-1 | FT833018R-6-1 | 6V/1A/6W | ||
FT833018A-6-2 | FT833018R-6-2 | 6V/2A/12W | |||
FT833018A-6-3 | FT833018R-6-3 | 6V/3A/18W | |||
24CH | FT833024A-6-1 | FT833024R-6-1 | 6V/1A/6W | ||
FT833024A-6-2 | FT833024R-6-2 | 6V/2A/12W | |||
FT833024A-6-3 | FT833024R-6-3 | 6V/3A/18W | |||
36CH | FT833036A-6-1 | FT833036R-6-1 | 6V/1A/6W | 3U | |
FT833036A-6-2 | FT833036R-6-2 | 6V/2A/12W | |||
FT833036A-6-3 | FT833036R-6-3 | 6V/3A/18W |
| 選購信息
名稱 | 型號或規格 | 說明 |
測試電線 | FT8330-TL03A | 3A測試線/線長1.5米 |
規格表-1 | |||
型號 | FT833024A-6-1 | FT833024A-6-2 | FT833024A-6-3 |
電流 | 1A | 2A | 3A |
電壓 | 6V | 6V | 6V |
功率 | 6W | 12W | 18W |
通道數 | 24CH | 24CH | 24CH |
恒壓模式 | |||
量程 | 0～6V | 0～6V | 0～6V |
設定分辨率 | 0.1mV | 0.1mV | 0.1mV |
設定精度(25±3℃) | 0.01%+0.01%F.S. | 0.01%+0.01%F.S. | 0.01%+0.01%F.S. |
回讀分辨率 | 0.1mV | 0.1mV | 0.1mV |
回讀精度(25±3℃) | 0.01%+0.01%F.S. | 0.01%+0.01%F.S. | 0.01%+0.01%F.S. |
電壓負載調整率 | ＜0.02%F.S. | ||
溫度系數 | ＜30ppm/℃ | ||
電壓紋波 | 2mV | 2mV | 2mV |
電流紋波 | 1.2mA | 1.2mA | 1.2mA |
電壓上升時間（空載） | ＜3ms | ＜3ms | ＜3ms |
電壓上升時間（滿載） | ＜3ms | ＜3ms | ＜3ms |
電壓下降時間（空載） | ＜3s | ＜3s | ＜3s |
電壓下降時間（滿載） | ＜3ms | ＜3ms | ＜3ms |
動態響應時間 | ＜1ms | ＜1ms | ＜1ms |
恒流模式 | |||
量程 | 0～1A | 0～2A | 0～3A |
設定分辨率 | 0.25mA | 0.5mA | 0.75mA |
設定精度(25±3℃) | 0.05%+0.05%F.S | 0.05%+0.05%F.S | 0.05%+0.05%F.S |
回讀分辨率 | 0.25mA | 0.5mA | 0.75mA |
回讀精度(25±3℃) | 0.05%+0.05%F.S | 0.05%+0.05%F.S | 0.05%+0.05%F.S |
電流負載調整率 | ＜0.01%F.S. | ||
溫度系數 | ＜30ppm/℃ | ||
其他特性 | |||
耐壓（輸出相對大地） | 1500VDC | 1500VDC | 1500VDC |
耐壓（通道與通道） | 1500VDC | 1500VDC | 1500VDC |
單通道采樣速度 | 4Hz | ||
編程響應時間 | ＜10ms | ||
通訊接口 | LAN、RS485(隔離) | ||
交流輸入電壓 | 1φ 110V/220V ac ±10% VLN，50/60Hz | ||
尺寸（H×W×D） | 88.1mm×482.6mm×521.4mm | ||
重量 | 20kg | ||
規格表-2 | ||||||
型號 | FT833024R-6-1 | FT833024R-6-2 | FT833024R-6-3 | |||
電流 | 1mA/1A | 1mA/2A | 1mA/3A | |||
電壓 | 6V | 6V | 6V | |||
功率 | 6W | 12W | 18W | |||
通道數 | 24CH | 24CH | 24CH | |||
恒壓模式 | ||||||
量程 | 0～6V | 0～6V | 0～6V | |||
設定分辨率 | 0.1mV | 0.1mV | 0.1mV | |||
設定精度(25±5℃) | 0.01%+0.01%F.S. | 0.01%+0.01%F.S. | 0.01%+0.01%F.S. | |||
回讀分辨率 | 0.1mV | 0.1mV | 0.1mV | |||
回讀精度(25±5℃) | 0.01%+0.01%F.S. | 0.01%+0.01%F.S. | 0.01%+0.01%F.S. | |||
電壓負載調整率 | ＜0.02%F.S. | |||||
溫度系數(0～40℃) | ＜30ppm/℃ | |||||
電壓紋波(20Hz～20MHz) | ≤2mVrms | |||||
電壓上升時間（空載） | ＜3ms | ＜3ms | ＜3ms | |||
電壓上升時間（滿載） | ＜3ms | ＜3ms | ＜3ms | |||
電壓下降時間（空載） | ＜3s | ＜3s | ＜3s | |||
電壓下降時間（滿載） | ＜3ms | ＜3ms | ＜3ms | |||
動態響應時間 | ＜1ms | ＜1ms | ＜1ms | |||
恒流模式 | ||||||
量程 | 0～1mA | 0～1A | 0～1mA | 0～2A | 0～1mA | 0～3A |
設定分辨率 | 0.1uA | 0.1mA | 0.1uA | 0.2mA | 0.1uA | 0.3mA |
設定精度(25±5℃) | 0.05%+0.05%F.S | 0.05%+0.05%F.S | 0.05%+0.05%F.S | |||
回讀分辨率 | 0.1uA | 0.1mA | 0.1uA | 0.2mA | 0.1uA | 0.3mA |
回讀精度(25±5℃) | 0.05%+0.05%F.S | 0.05%+0.05%F.S | 0.05%+0.05%F.S | |||
電流紋波(20Hz～20MHz) | 3uArms | 0.3mArms | 3uArms | 0.3mArms | 3uArms | 0.3mArms |
電流負載調整率 | ＜0.01%F.S. | |||||
溫度系數 | ＜30ppm/℃ | |||||
其他特性 | ||||||
耐壓（輸出相對大地） | 1500VDC | |||||
耐壓（通道與通道） | 1500VDC | |||||
單通道采樣速度 | 20Hz | |||||
編程響應時間 | ＜10ms | |||||
通訊接口 | LAN、RS485(隔離) | |||||
交流輸入電壓 | 1φ 110V/220V ac ±10% VLN，50/60Hz | |||||
尺寸（H x W x D） | 88.1mm*482.6mm*521.4mm | |||||
重量 | 20kg | |||||
通道數 | A系列型號 | R系列型號 | 規格 | 高度 | 備注 |
12CH | FT833012A-6-1 | FT833012R-6-1 | 6V/1A/6W | 2U | A系列，為電流單量程；R系列，為電流雙量程，高采樣速率 |
FT833012A-6-2 | FT833012R-6-2 | 6V/2A/12W | |||
FT833012A-6-3 | FT833012R-6-3 | 6V/3A/18W | |||
18CH | FT833018A-6-1 | FT833018R-6-1 | 6V/1A/6W | ||
FT833018A-6-2 | FT833018R-6-2 | 6V/2A/12W | |||
FT833018A-6-3 | FT833018R-6-3 | 6V/3A/18W | |||
24CH | FT833024A-6-1 | FT833024R-6-1 | 6V/1A/6W | ||
FT833024A-6-2 | FT833024R-6-2 | 6V/2A/12W | |||
FT833024A-6-3 | FT833024R-6-3 | 6V/3A/18W | |||
36CH | FT833036A-6-1 | FT833036R-6-1 | 6V/1A/6W | 3U | |
FT833036A-6-2 | FT833036R-6-2 | 6V/2A/12W | |||
FT833036A-6-3 | FT833036R-6-3 | 6V/3A/18W |
名稱 | 型號或規格 | 說明 |
測試電線 | FT8330-TL03A | 3A測試線/線長1.5米 |
BMS（電池管理系統）測試；
CMS（超容管理系統）測試；
充放電保護板研發測試；
電池芯測試；
超級電容芯測試；
其他各類電子產品供電測試。
用戶使用手冊
合格證
保修卡
